结构特点：

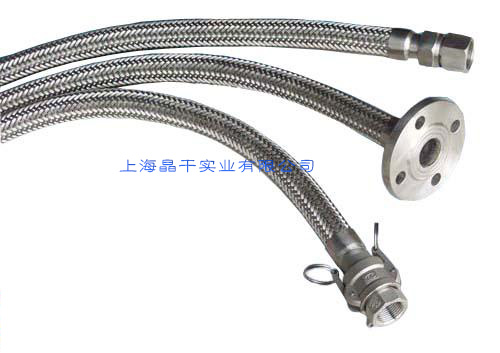

●金属软管整体全部采用ICr18Ni9Ti不锈钢材料制成，具有很好的防蚀能力。
●软管管体为薄壁无缝不锈钢管液压旋压成型，具有较强的柔韧性，弯曲和抗振效果好；编织网套的加强保护，使之具有更高的承压能力。

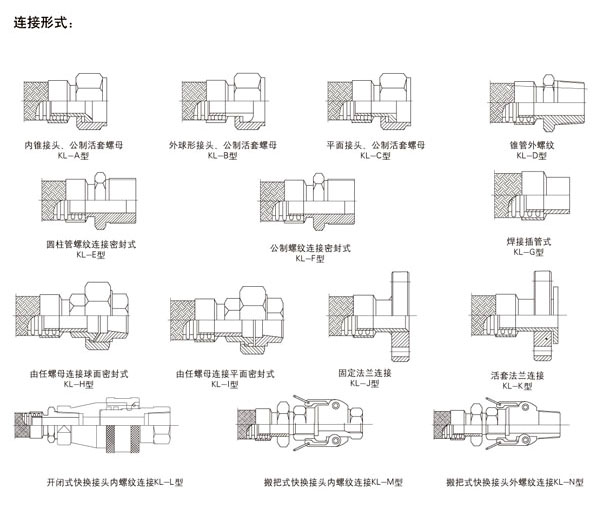

●软管两端的连接还可制成螺纹、法兰标准型之外的其他连接方式。
| 规格 | 型号 | 工作压力Mpa | 实验压力Mpa | 爆破压力Mpa | 最小弯曲半径(mm) | d | 螺纹尺寸 | L | 备注 | ||
| 静态 | 动态 | M | S | ||||||||
| 6 | RL6 | 2.5 | 3.7 | 10 | 40 | 80 | 4 | 14×1.5 | 17 | 本公司规格为500mm,也可根据用户的要求加工. | 详细参数请咨询上海晶干实业有限公司 |
| 8 | RL8 | 2.5 | 3.7 | 10 | 50 | 110 | 6 | 16×1.5 | 19 | ||
| 10 | RL10 | 2.5 | 3.7 | 10 | 65 | 145 | 7 | 18×1.5 | 24 | ||
| 12 | RL12 | 1.6 | 2.4 | 6.4 | 70 | 160 | 9 | 20×1.5 | 24 | ||
| 14 | RL14 | 1.6 | 2.4 | 6.4 | 75 | 175 | 11 | 22×1.5 | 27 | ||
| 15 | RL15 | 1.6 | 2.4 | 6.4 | 80 | 180 | 12 | 24×1.5 | 30 | ||
| 16 | RL16 | 1.6 | 2.4 | 6.4 | 85 | 210 | 13 | 27×1.5 | 32 | ||
| 18 | RL18 | 1.6 | 2.4 | 6.4 | 110 | 220 | 15 | 30×1.5 | 36 | ||
| 20 | RL20 | 1.6 | 2.4 | 6.4 | 120 | 270 | 16 | 33×2 | 38 | ||
| 22 | RL22 | 1.6 | 2.4 | 4 | 135 | 320 | 18 | 36×2 | 40 | ||
| 25 | RL25 | 1.6 | 2.4 | 4 | 160 | 360 | 21 | 39×2 | 45 | ||
| 30 | RL30 | 1.6 | 2.4 | 4 | 170 | 390 | 25 | 42×2 | 50 | ||
| 32 | RL32 | 1.6 | 2.4 | 4 | 175 | 400 | 28 | 48×2 | 55 | ||
| 38 | RL38 | 1.6 | 2.4 | 4 | 200 | 480 | 34 | 56×2 | 64 | ||
| 40 | RL40 | 1.6 | 2.4 | 4 | 225 | 510 | 37 | 58×2 | 68 | ||
| 42 | RL42 | 1.6 | 2.4 | 4 | 250 | 550 | 37 | 60×2 | 68 | ||
| 48 | RL48 | 1.6 | 2.4 | 4 | 270 | 600 | 43 | 68×2 | 76 | ||
| 规格 | 型号 | 工作压力Mpa | 实验压力Mpa | 爆破压力Mpa | 最小弯曲半径(mm) | d | 法兰尺寸 | L | 备注 | ||||
| 静态 | 动态 | Q | P | T | U | ||||||||
| 10 | RF10 | 2.5 | 3.7 | 10 | 65 | 145 | 7 | 90 | 60 | 4 | 14 | 本公司规格为500mm,也可根据用户的要求加工. | 一般ф50以上的软管用法兰连接,可以专门加工. ф50以下可同时配套过渡接头.法兰符合GB9119-88标准. |
| 12 | RF12 | 1.6 | 2.4 | 6.4 | 70 | 160 | 9 | 95 | 65 | 4 | 14 | ||
| 14 | RF14 | 1.6 | 2.4 | 6.4 | 75 | 175 | 11 | 95 | 65 | 4 | 14 | ||
| 15 | RF15 | 1.6 | 2.4 | 6.4 | 80 | 180 | 12 | 95 | 65 | 4 | 14 | ||
| 16 | RF16 | 1.6 | 2.4 | 6.4 | 85 | 210 | 13 | 105 | 75 | 4 | 14 | ||
| 18 | RF18 | 1.6 | 2.4 | 6.4 | 110 | 220 | 15 | 105 | 75 | 4 | 14 | ||
| 20 | RF20 | 1.6 | 2.4 | 6.4 | 120 | 270 | 16 | 105 | 75 | 4 | 14 | ||
| 22 | RF22 | 1.6 | 2.4 | 4 | 135 | 320 | 18 | 105 | 75 | 4 | 14 | ||
| 25 | RF25 | 1.6 | 2.4 | 4 | 160 | 360 | 21 | 115 | 85 | 4 | 14 | ||
| 30 | RF30 | 1.6 | 2.4 | 4 | 170 | 390 | 25 | 115 | 85 | 4 | 18 | ||
| 32 | RF32 | 1.6 | 2.4 | 4 | 175 | 400 | 28 | 140 | 100 | 4 | 18 | ||
| 38 | RF38 | 1.6 | 2.4 | 4 | 200 | 480 | 34 | 150 | 110 | 4 | 18 | ||
| 40 | RF40 | 1.6 | 2.4 | 4 | 225 | 510 | 37 | 150 | 110 | 4 | 18 | ||
| 42 | RF42 | 1.6 | 2.4 | 4 | 250 | 550 | 37 | 150 | 110 | 4 | 18 | ||
| 48 | RF48 | 1.6 | 2.4 | 4 | 270 | 600 | 43 | 165 | 125 | 4 | 18 | ||
| 50 | RF50 | 1.2 | 1.8 | 3.5 | 280 | 640 | 45 | 165 | 125 | 8 | 18 | ||
| 65 | RF565 | 1.2 | 1.8 | 3.5 | 360 | 700 | 65 | 185 | 145 | 8 | 18 | ||
| 75 | RF75 | 1.2 | 1.8 | 3.5 | 520 | 860 | 70 | 200 | 160 | 8 | 18 | ||
| 100 | RF100 | 1.2 | 1.8 | 3.5 | 610 | 1350 | 94 | 220 | 180 | 8 | 18 | ||
